產品描述

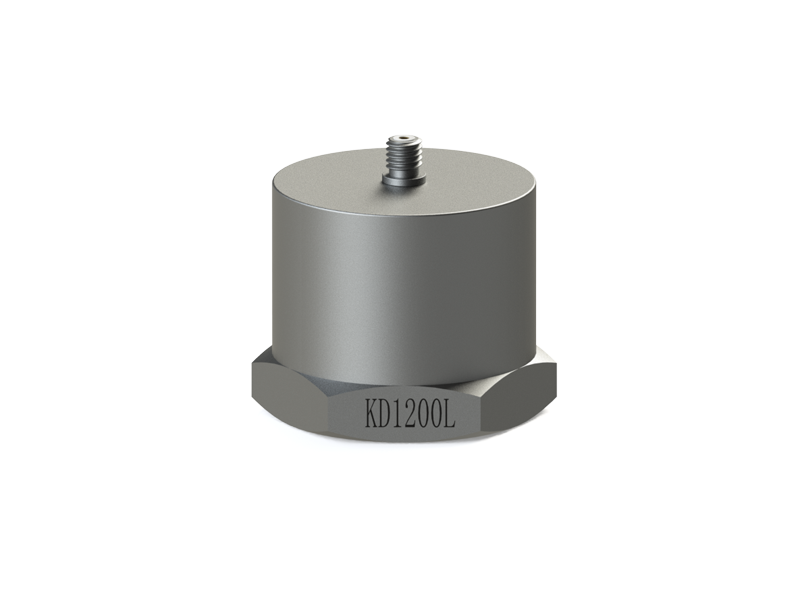

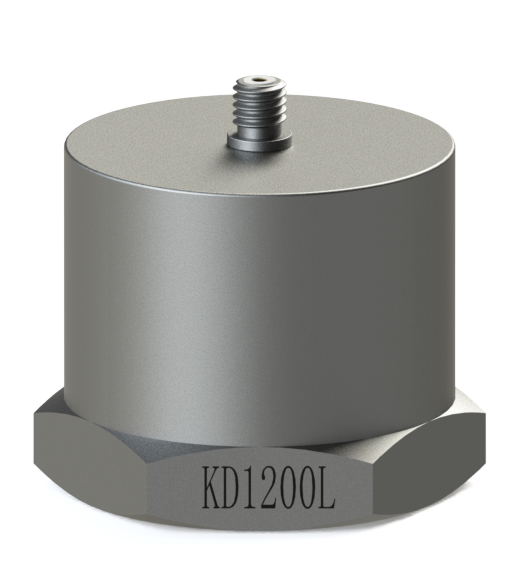

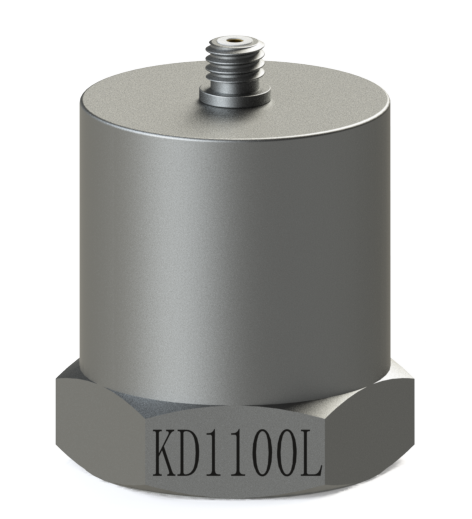

超低頻型單軸（IEPE）

型號

1050L

1100L

1200L

1500L

測量范圍

±g

2.5

軸向靈敏度

mV/g

500

1000

2000

5000

頻率響應

1～2.5K

0.5～500

諧振頻率

≥8K

≥5K

≥3K

≥2.5K

橫向靈敏度

＜5

幅值線性

≤1

供電電壓

VDC

18-30

供電電流

2-10

輸出阻抗

≤100

使用溫度

℃

-40～100

沖擊極限

殼體材料

高強度不銹鋼

密封形式

粘接

感應元件

陶瓷

結構形式

剪切

安裝方式

輸出方式

頂端L5

側端L5

外形尺寸

Φ30*36

Φ38*36

重量

克

105

232

與地絕緣

否

特性

內置IEPE電路、高強度信號輸出、本底噪聲低、分辨率高

應用

地面建筑、地基振動監測、地質結構研究、橋梁結構測試、模態分析、地震預警等

附件

標配：屏蔽電纜線1米，BNC/TNC、檢測報告、合格證、安裝螺釘
選配：定制安裝座、磁座、工程箱

注釋

本系列產品均支持殼體材料選擇（鈦合金）；支持輸出方式選擇（側端）

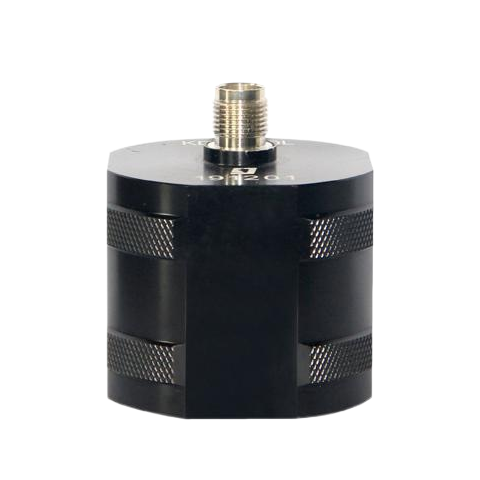

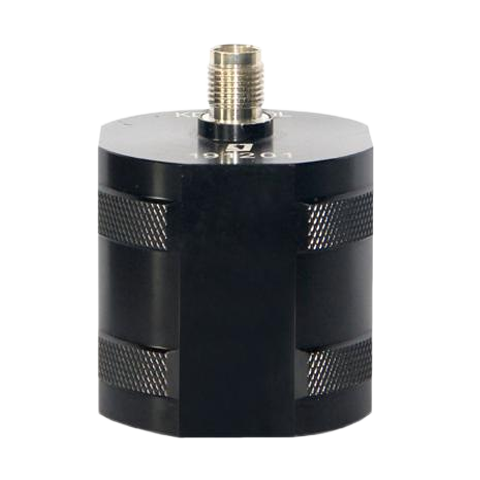

型號	KD	11000L	12000L	15000L
測量范圍	±g	0.5	0.2	0.1
軸向靈敏度	mV/g	10000	20000	50000
頻率響應	Hz	0.3～200	0.3～200	0.05～100
諧振頻率	Hz	≥2K	≥1K	≥500
橫向靈敏度	%	＜5	＜5	＜5
幅值線性	%	≤1	≤1	≤1
供電電壓	VDC	18-30	18-30	18-30
供電電流	mA	2-10	2-10	2-10
輸出阻抗	Ω	≤100	≤100	≤100
使用溫度	℃	-40～100	-40～100	-40～100
沖擊極限	g	1	0.5	0.2
殼體材料	/	LY12/不銹鋼	LY12/不銹鋼	LY12/不銹鋼
密封形式	/	粘接	粘接	粘接
感應元件	/	陶瓷	陶瓷	陶瓷
結構形式	/	剪切	剪切	剪切
安裝方式	/	M5	M5	M5
輸出方式	/	頂端	頂端	頂端TNC
外形尺寸	mm	Φ55*59	Φ55*59	Φ55*74
重量	克	850	850	1110
與地絕緣	/	否	否	否

特性		內置IEPE電路、高強度信號輸出、本底噪聲低、分辨率高
應用		地面建筑、地基振動監測、地質結構研究、橋梁結構測試、模態分析、地震預警等
附件		標配：屏蔽電纜1米，L5/BNC、檢測報告、合格證、安裝螺釘選配：定制安裝座、磁座、工程箱
注釋		本系列產品均支持殼體材料選擇（鈦合金）；支持輸出方式選擇（側端）

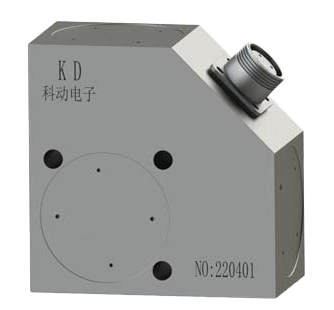

型號	KD	1050LS	1100LS	1200LS	1500LS	11000LS
測量范圍	±g	10	5	2.5	1	0.5
靈敏度	mV/g	500	1000	2000	5000	10000
頻率響應	Hz	0.1～500	0.1～500	0.1～400	0.1～300	0.1～200
諧振頻率	Hz	≥2K	≥2K	≥2K	≥2K	≥2K
橫向靈敏度	%	＜5	＜5	＜5	＜5	＜5
幅值線性	%	≤1	≤1	≤1	≤1	≤1
供電電壓	VDC	18-30	18-30	18-30	18-30	18-30
供電電流	mA	2-10	2-10	2-10	2-10	2-10
輸出阻抗	Ω	≤100	≤100	≤100	≤100	≤100
使用溫度	℃	-40～100	-40～100	-40～100	-40～100	-40～100
沖擊極限	g	10	10	5	2	1
殼體材料	/	高強度不銹鋼	高強度不銹鋼	高強度不銹鋼	高強度不銹鋼	高強度不銹鋼
密封形式	/	粘接	粘接	粘接	粘接	粘接
感應元件	/	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷
結構形式	/	剪切	剪切	剪切	剪切	剪切
安裝方式	/	3-Φ5通孔/M5	3-Φ5通孔/M5	3-Φ5通孔/M5	3-Φ5通孔/M5	3-Φ5通孔/M5
輸出方式	/	側端-四芯	側端-四芯	側端-四芯	側端-四芯	側端-四芯
外形尺寸	mm	656536	656536	656536	656536	656536
重量	克	700	700	700	700	700
與地絕緣	/	否	否	否	否	否

特性		內置IEPE電路、三軸向輸出、高強度信號輸出、本底噪聲低、分辨率高
應用		地面建筑、地基振動監測、地質結構研究、橋梁結構測試、模態分析、地震預警等
附件		標配：三芯屏蔽電纜線1米，四芯航插/BNC*3、檢測報告、合格證、安裝螺釘選配：定制安裝座、磁座、工程箱
注釋		靈敏度為參考值，以實際出廠值為準
