高溫型單軸（PE）

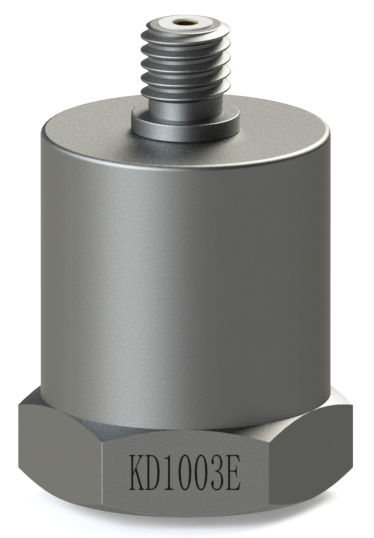

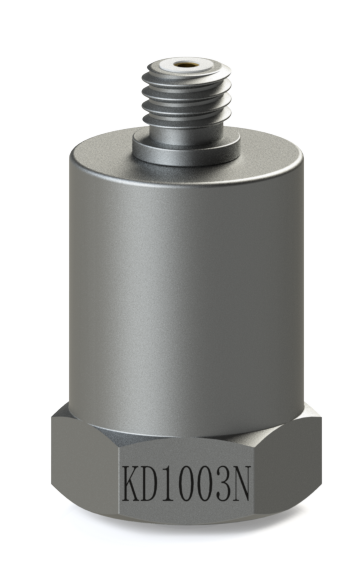

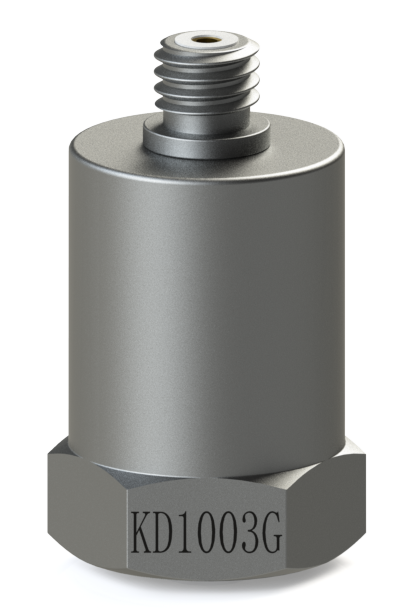

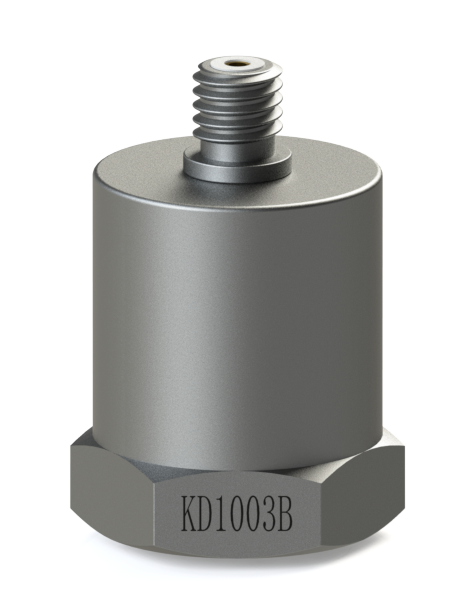

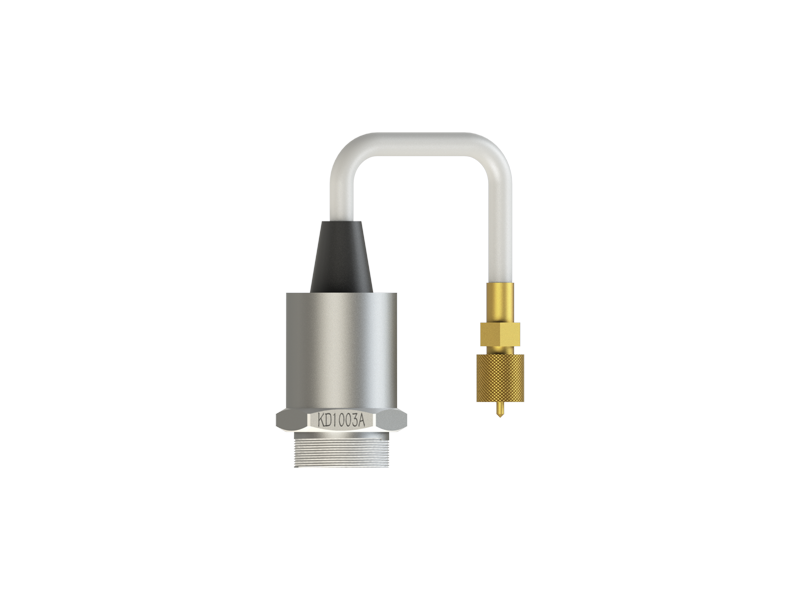

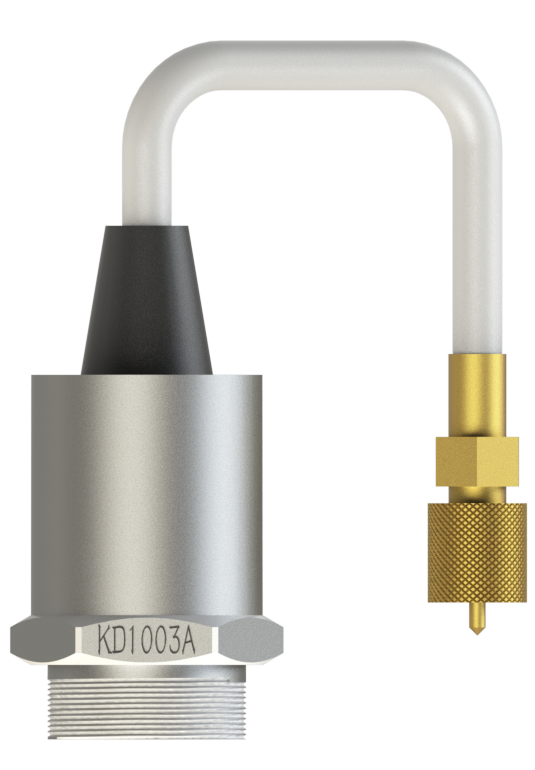

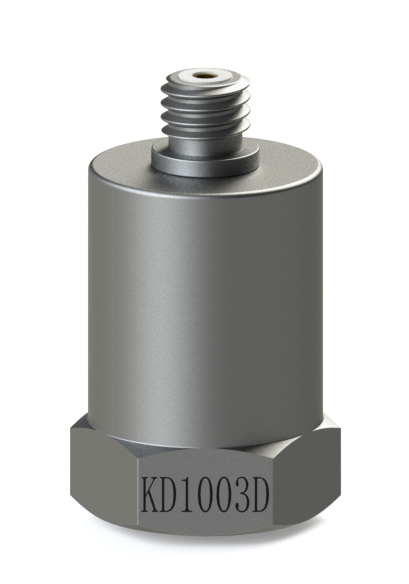

型號	KD	1003A	1003B	1003D	1003E	1003G	1003N
測量范圍	±g	3000	150	500	1500	5000	6000
軸向靈敏度	pC/g	5	30	10	10或30	10	5
頻率響應	Hz	5-10K	1-9K	1-11K	1-9K	1-11K	1-16K
諧振頻率	Hz	≥30K	≥35K	≥50K	≥50K	≥50K	≥45K
橫向靈敏度	%	＜5	＜5	＜5	＜5	＜5	＜5
幅值線性	%	≤1	≤1	≤1	≤1	≤1	≤1
絕緣電阻	Ω	≥10⁹	≥10¹¹	≥10¹¹	≥10¹¹	≥10¹¹	≥10¹¹
使用溫度	℃	-196～200	-70～160	-70～160	-70～250	-70～250	-70～250
全溫度溫漂	%	≤10	≤10	≤10	≤10	≤10	≤10
沖擊極限	g	8000	300	600	2000	6500	8000
配接方式	/	電荷放大器	電荷放大器	電荷放大器	電荷放大器	電荷放大器	電荷放大器
殼體材料	/	鈦合金	高強度不銹鋼	高強度不銹鋼	高強度不銹鋼	高強度不銹鋼	高強度不銹鋼
密封形式	/	激光焊接	激光焊接	激光焊接	激光焊接	激光焊接	激光焊接
感應元件	/	高溫陶瓷	壓電陶瓷	壓電陶瓷	高溫陶瓷	高溫陶瓷	高溫陶瓷
結構形式	/	壓縮	剪切	剪切	剪切	壓縮	壓縮
安裝方式	/	M12	M5	M5	M5	M5	M5
輸出方式	/	頂端整體L5	頂端L5	頂端L5	頂端L5	頂端L5	頂端L5
外形尺寸	mm	Φ17*32	Φ15*25	Φ15*25	Φ15*25	Φ15*25	Φ15*25
重量	克	~21	~17	~16	~17	~15	~14
與地絕緣	/	否	否	否	否	否	否

特性		專為高溫測試環境設計，特殊耐高溫金屬殼體，特殊耐高溫壓電材料，低溫漂，最低使用溫度-196℃，超低靈敏度溫度系數
應用		高低溫試驗
附件		標配：高溫低噪聲電纜1米，L5/L5、檢測報告、合格證、安裝螺釘；選配：絕緣安裝螺釘、絕緣安裝座、工程箱
注釋		靈敏度為參考值，以實際出廠值為準

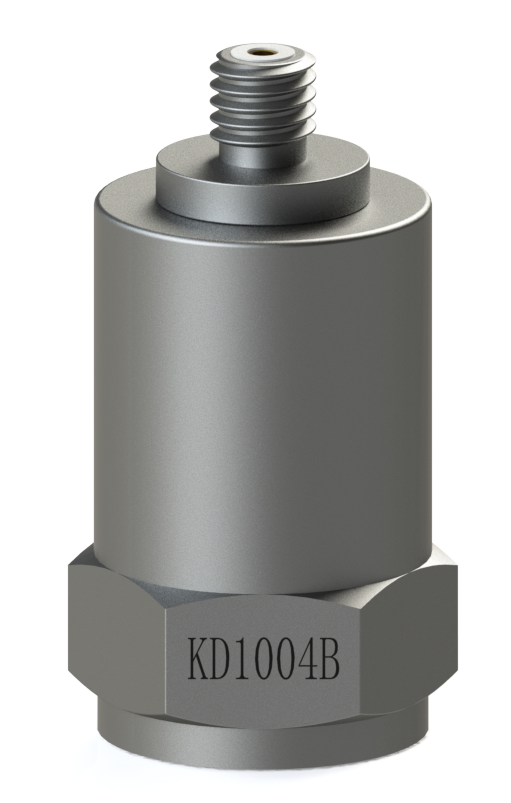

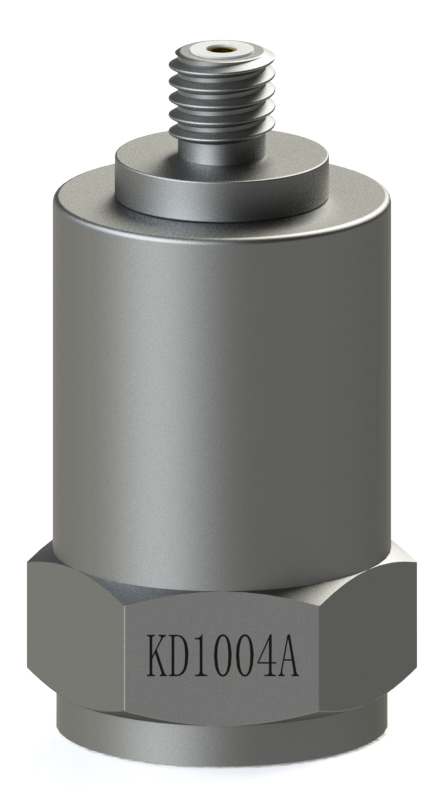

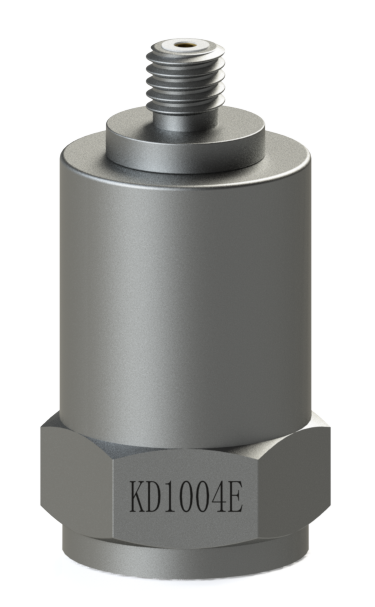

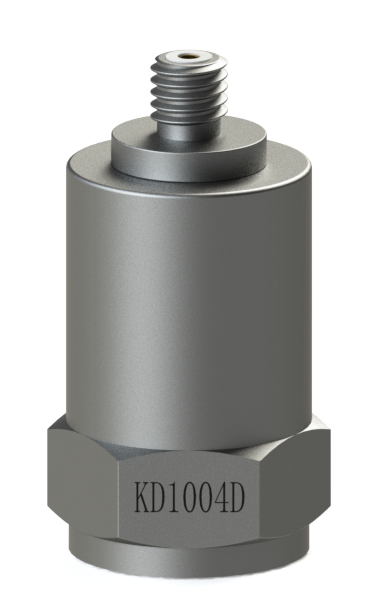

型號	KD	1004A	1004B	1004D	1004E
測量范圍	±g	1000	800	800	500
軸向靈敏度	pC/g	5	10	50	100
頻率響應	Hz	1-6K	1-7K	1-9K	1-8K
諧振頻率	Hz	≥30K	≥30K	≥30K	≥25K
橫向靈敏度	%	＜5	＜5	＜5	＜5
幅值線性	%	≤1	≤1	≤1	≤1
絕緣電阻	Ω	（500℃）≥10⁷	（500℃）≥10⁷	≥10¹¹	≥10¹¹
使用溫度	℃	-50～500	-50～500	-55～288	-55～288
全溫度溫漂	%	≤10	≤10	≤10	≤10
沖擊極限	g	2000	1500	3000	3000
配接方式	/	電荷放大器	電荷放大器	電荷放大器	電荷放大器
殼體材料	/	合金材料	合金材料	合金材料	合金材料
密封形式	/	激光焊接	激光焊接	激光焊接	激光焊接
感應元件	/	高溫陶瓷	高溫陶瓷	高溫陶瓷	高溫陶瓷
結構形式	/	剪切	剪切	剪切	剪切
安裝方式	/	M5	M5	M5	M5
輸出方式	/	頂端/10-32	頂端/10-32	頂端/10-32	頂端/10-32
外形尺寸	mm	Φ18*33	Φ18*33	Φ18*22	Φ18*22
重量	克	~30	~28	~23	~26
與地絕緣	/	≥10⁸	≥10⁸	≥10⁸	≥10⁸

特性		專為高溫測試環境設計，特殊耐高溫金屬殼體，特殊耐高溫壓電材料，低溫漂，最高使用溫度達 500℃，超低靈敏度溫度系數
應用		高低溫試驗
附件		標配：高溫低噪聲電纜1米，L5/L5、檢測報告、合格證、安裝螺釘；選配：絕緣安裝螺釘、絕緣安裝座、工程箱
注釋		靈敏度為參考值，以實際出廠值為準
