立方型三軸（IEPE）

產品涵蓋振動、壓力、力等傳感器、配套放大器、數據采集器以及專業線纜及配件等，組成一套完整的測試系統，并為用戶提供完整的測試解決方案及現場測試服務，真正做到“交鑰匙”服務。

關鍵詞：傳感器,儀器,振動臺與激振器,樁基動測傳感器

所屬分類：

熱線：

產品描述

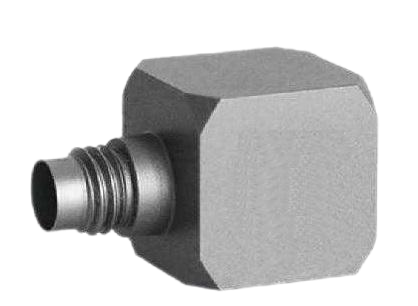

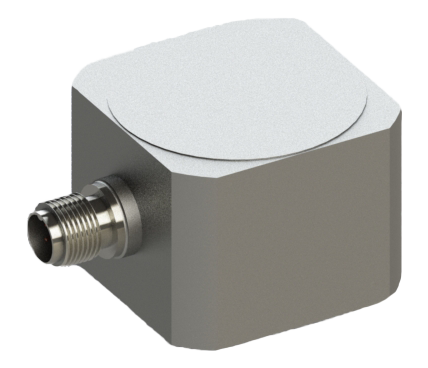

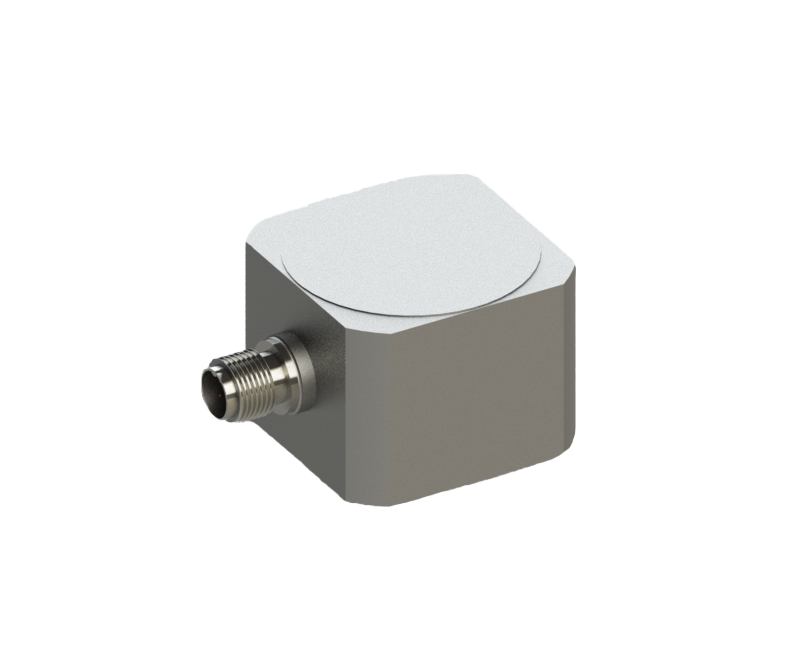

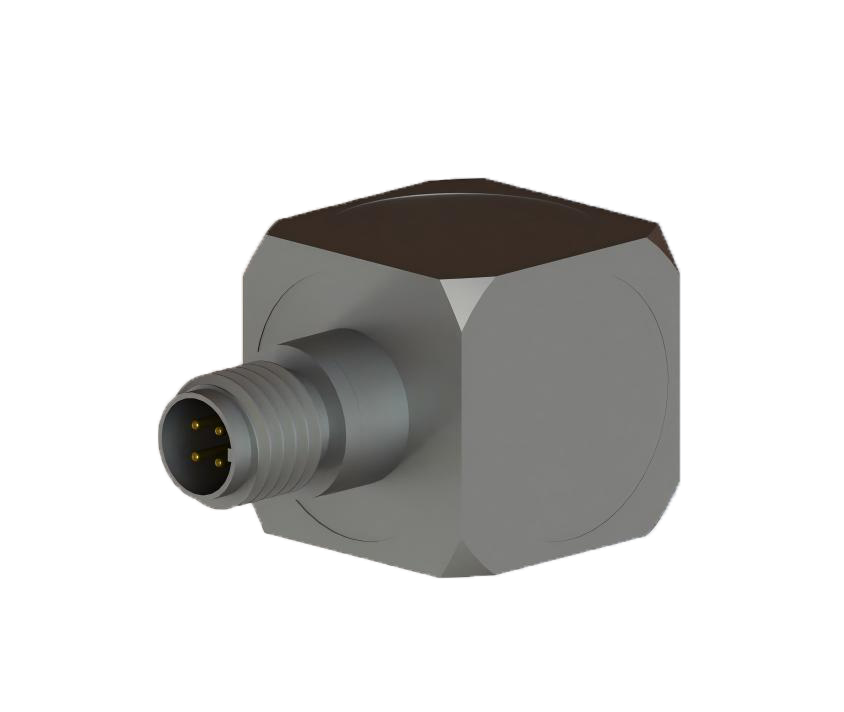

立方型三軸（IEPE）



型號	KD	13N5L	13N10L	13N20L	13N50L	13N100L
測量范圍	±g	1000	500	250	100	50
靈敏度	mV/g	5	10	20	50	100
頻率響應	Hz	2-10K	2-10K	2-10K	2-9K	2-9K
諧振頻率	Hz	≥40K	≥40K	≥25K	≥28K	≥20K
橫向靈敏度	%	＜5	＜5	＜5	＜5	＜5
幅值線性	%	≤1	≤1	≤1	≤1	≤1
供電電壓	VDC	18-30	18-30	18-30	18-30	18-30
供電電流	mA	2-10	2-10	2-10	2-10	2-10
輸出阻抗	Ω	≤100	≤100	≤100	≤100	≤100
使用溫度	℃	-40～120	-40～120	-40～120	-40～120	-40～120
沖擊極限	g	8000	5000	3000	2000	1000
殼體材料	/	鈦合金	鈦合金	鈦合金	鈦合金	鈦合金
密封形式	/	激光焊接	激光焊接	激光焊接	激光焊接	激光焊接
感應元件	/	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷
結構形式	/	剪切	剪切	剪切	剪切	剪切
安裝方式	/	M2.5/粘貼	M2.5/粘貼	M2.5/粘貼	M2.5/粘貼	M2.5/粘貼
輸出方式	/	1/4-28四芯	1/4-28四芯	1/4-28四芯	1/4-28四芯	1/4-28四芯
外形尺寸	mm	111111	111111	111111	121212	121212
重量	克	4.2	4.8	4.5	6.5	7.6
與地絕緣	/	否	否	否	否	否

特性		內置IEPE電路、三軸向輸出、體積小、可靠性高、信噪比高
應用		常規振動試驗、振動控制、機械研究、結構測試、產品測試、模態分析、包裝跌落試驗等
附件		四芯屏蔽電纜1米，1/4-28四芯/BNC*3、檢測報告、合格證、安裝螺釘選配：定制安裝座、磁座、工程箱
注釋		靈敏度為參考值，以實際出廠值為準



型號	KD	13T5L	13T10L	13T20L	13T50L	13T100L
測量范圍	±g	1000	500	200	100	50
靈敏度	mV/g	5	10	25	50	100
頻率響應	Hz	2～10K	2～10K	2～10K	2～9K	2～9K
諧振頻率	Hz	≥40K	≥40K	≥25K	≥28K	≥20K
橫向靈敏度	%	＜5	＜5	＜5	＜5	＜5
幅值線性	%	≤1	≤1	≤1	≤1	≤1
供電電壓	VDC	18-30	18-30	18-30	18-30	18-30
供電電流	mA	2-10	2-10	2-10	2-10	2-10
輸出阻抗	Ω	≤100	≤100	≤100	≤100	≤100
使用溫度	℃	-40～120	-40～120	-40～120	-40～120	-40～120
沖擊極限	g	6000	3000	3000	1000	500
殼體材料	/	高強度不銹鋼	高強度不銹鋼	高強度不銹鋼	高強度不銹鋼	高強度不銹鋼
密封形式	/	激光焊接	激光焊接	激光焊接	激光焊接	激光焊接
感應元件	/	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷
結構形式	/	剪切	剪切	剪切	剪切	剪切
安裝方式	/	M5	M5	M5	M5	M5
輸出方式	/	1/4-28四芯	1/4-28四芯	1/4-28四芯	1/4-28四芯	1/4-28四芯
外形尺寸	mm	141414	141414	141414	141414	141414
重量	克	17	17	17	17	17
與地絕緣	/	否	否	否	否	否

特性		內置IEPE電路、三軸向輸出、體積小、可靠性高、信噪比高
應用		常規振動試驗、振動控制、機械研究、模態結構測試、產品測試、模態分析、包裝跌落試驗等
附件		標配：電纜（1米）、檢測報告、合格證、安裝螺釘選配：定制安裝座、磁座、工程箱
注釋		靈敏度為參考值，以實際出廠值為準



型號	KD	13T200L	13T500L	13T1000L	13T2000L
測量范圍	±g	25	10	5	2.5
靈敏度	mV/g	200	500	1000	2000
頻率響應	Hz	1～4K	1～4K	1～4K	1～4K
諧振頻率	Hz	≥20K	≥20K	≥20K	≥20K
橫向靈敏度	%	＜5	＜5	＜5	＜5
幅值線性	%	≤1	≤1	≤1	≤1
供電電壓	VDC	18-30	18-30	18-30	18-30
供電電流	mA	2-10	2-10	2-10	2-10
輸出阻抗	Ω	≤100	≤100	≤100	≤100
使用溫度	℃	-40～120	-40～120	-40～120	-40～120
沖擊極限	g	100	100	50	50
殼體材料	/	高強度不銹鋼	高強度不銹鋼	高強度不銹鋼	高強度不銹鋼
密封形式	/	激光焊接	激光焊接	激光焊接	激光焊接
感應元件	/	陶瓷	陶瓷	陶瓷	陶瓷
結構形式	/	剪切	剪切	剪切	剪切
安裝方式	/	M5	M5	M5	M5
輸出方式	/	1/4-28四芯	1/4-28四芯	1/4-28四芯	1/4-28四芯
外形尺寸	mm	242418	242418	242418	242418
重量	克	65	65	65	65
與地絕緣	/	否	否	否	否

特性		內置IEPE電路、三軸向輸出、體積小、可靠性高、信噪比高
應用		常規振動試驗、振動控制、機械研究、模態結構測試、產品測試、模態分析、包裝跌落試驗等
附件		標配：四芯屏蔽電纜1米，1/4-28四芯/BNC*3、檢測報告、合格證、安裝螺釘選配：定制安裝座、磁座、工程箱
注釋		靈敏度為參考值，以實際出廠值為準
