產品涵蓋振動、壓力、力等傳感器、配套放大器、數據采集器以及專業線纜及配件等，組成一套完整的測試系統，并為用戶提供完整的測試解決方案及現場測試服務，真正做到“交鑰匙”服務。

關鍵詞：傳感器,儀器,振動臺與激振器,樁基動測傳感器

所屬分類：

熱線：

產品描述

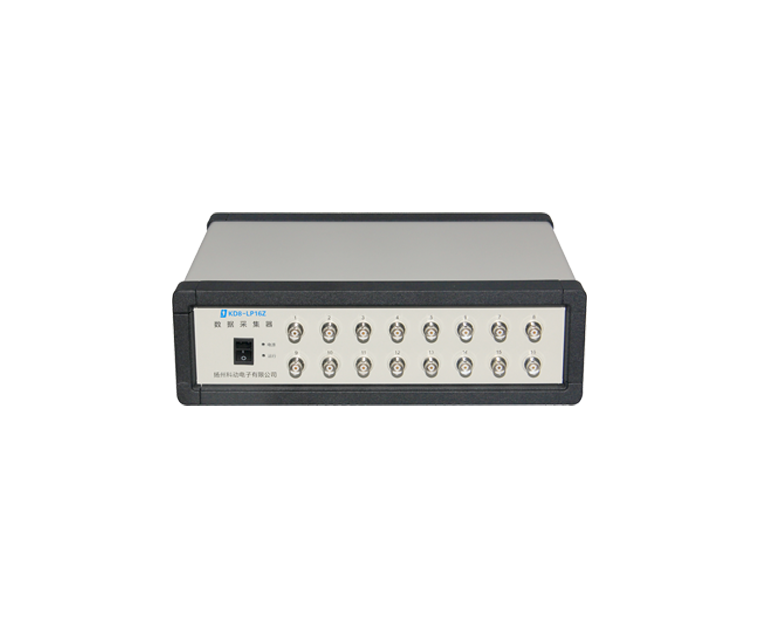

超高速動態信號測試系統



型號	KD	KD8100G（00代表通道數）	KD8200G（00代表通道數）
傳輸接口	—	2.5G千兆網
最高采樣率	Hz	1M/CH，全通道并行同步連續采樣	2M/CH，全通道并行同步連續采樣
單臺通道數	通道	8/16/24/32	8/16
最大可級聯通道	通道	100通道，連續采集不降速	50通道，連續采集不降速
A/D位數	—	16位
采集方式	—	全并行同步采集
輸入類型	—	電壓/IEPE
增益漂移		小于3μV/小時（最大增益時折算至輸入端）
IEPE激勵源	—	4mA /24V
信號輸入范圍	電壓/IEPE	±10VPEAK
	電荷	±100000Pc
共模抑制比	—	大于100dB（BNC輸入模式）
時間偏差	ns	小于5
信號輸入帶寬	電壓	DC~400kHz(-3dB)		DC~600kHz(-3dB)
	IEPE/電荷	0.3Hz~400kHz(-3dB)		0.3Hz~600kHz(-3dB)
濾波器	—	多檔模擬濾波加數字抗混疊濾波（跟隨采樣率自動設定）
濾波帶內平坦度	dB	±0.1
濾波截止頻率	—	采樣速率的1/2.56倍
內置增益	—	電壓/IEPE：×1 、×10 、×100 電荷：×0.1 、×1 、×10 、×100
精度	％	電壓/IEPE：小于0.5％（F.S）電荷：小于1％（F.S）
線性度	%	滿度的0.05
外形尺寸	mm	310×110×270（16CH以內）
重量	Kg	約2.5
供電電源	V	DC10-30V或AC100-240V

概述	KD8000G系列超動態信號分析系統是一種基于2.5G千兆網接口傳輸?shù)亩喙δ芨咚俨⑿袛?shù)據采集測試分析系統。利用萬兆以太網交換機擴展，單臺計算機可以實現多臺設備并行同步采集和分析。
應用	廣泛應用于教育科研、航空航天、汽車工業、軌道交通等行業各種結構的疲勞測試、性能測試、工業生產過程監控和特征分析。特別適用與本公司生產的力、加速度等傳感器相配套組成振動測量數據采集/分析系統。
